La “Taglia e Piega” è espressamente dedicata al montaggio di componenti di tipo tradizionale su schede elettroniche ed è mirata alle medie e grandi produzioni in serie; la macchina prepara i componenti alla saldatura sulle schede elettroniche e all’interno di una catena di montaggio si posiziona prima di una stazione di saldatura.

Tutti i parametri di lavoro della macchina sono gestiti da software su pc, e le caratteristiche di montaggio di ogni scheda sono salvabili in file, così da avere l’intero archivio all’interno della macchina. L’inserimento di una “Taglia e Piega” in una catena velocizza la produzione, diminuendo i tempi di montaggio dei componenti sulle schede.

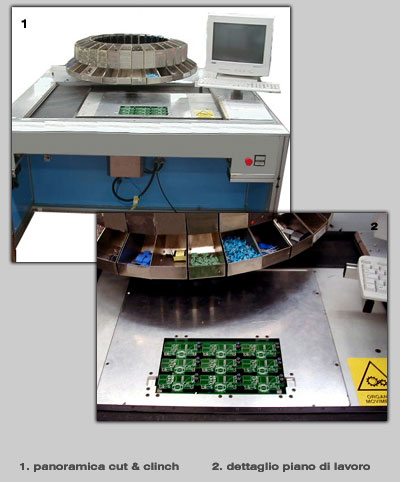

L’uso per l’operatore è molto semplice: la scheda elettronica su cui montare i vari componenti deve essere posizionata sul piano mobile della macchina, che in fase di lavoro si sposterà a seconda delle coordinate del programma, strutturato in precedenza su una scheda campione; un indicatore luminoso a laser indicherà il punto preciso della scheda in cui posizionare il componente; dopo l’inserimento e solo dopo il consenso dell’operatore (tramite un interruttore che potrà essere a pedale o a pulsante), la macchina preparerà il componente tagliando e piegando i reofori alla misura definitiva, fissandoli allo stesso tempo alla scheda.

Inoltre tutti i componenti da usare per il montaggio potranno essere sistemati nelle vaschette apposite della tavola rotante, la quale (se deciso in fase di programmazione) faciliterà e velocizzerà l’utilizzatore alla ricerca del giusto componente.

Avendo parti meccaniche in movimento, anche sulla taglia e piega sono presenti protezioni per la sicurezza dell’utilizzatore.
